Steel Truss Bridge Manufacturer
-
Pont en treillis galvanisé à grande portée
Voir plusLe pont en treillis galvanisé utilise une conception en treillis en acier à haute résistance, offrant des performances de support exceptionnelles sous diverses exigences de charge, adapté aux scénarios de charge HS-15...
-

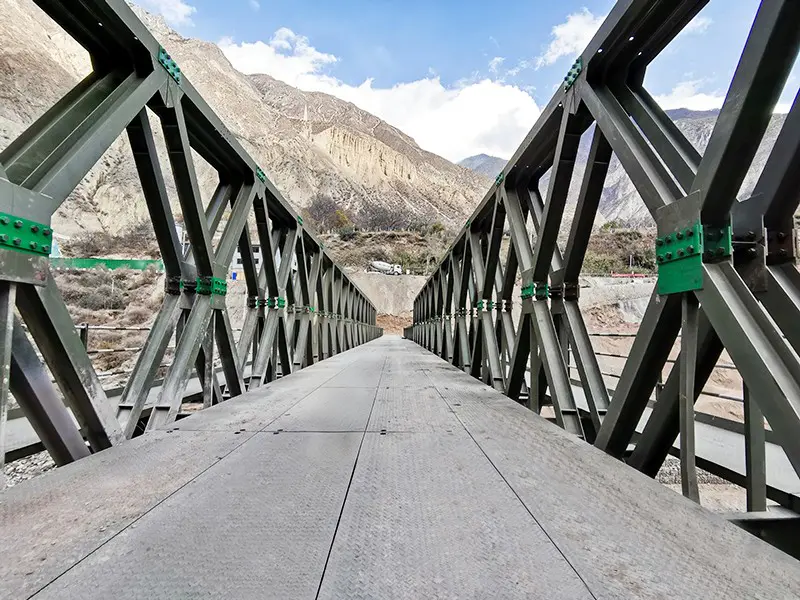

Pont en treillis à grande portée personnalisé
Voir plusNotre pont en treillis galvanisé utilise une structure en acier à haute résistance combinée à une structure en treillis conçue scientifiquement, garantissant une charge globale équilibrée et fiable, fournissant un sup...
Le pont en treillis utilise des unités de treillis triangulaires comme structure porteuse de base, avec des charges transmises à travers les tiges de membrure et les éléments d'âme via une tension et une compression axiales pures. Contrairement aux ponts à poutres solides qui reposent sur des forces de flexion et de cisaillement, les ponts en treillis sont le choix courant pour les ponts tubulaires industriels et les ponts de transport inter-domaines. Les principaux avantages comprennent :
1. Efficacité matérielle élevée, avec une rentabilité exceptionnelle.
2. Adaptabilité à grande échelle, offrant flexibilité et variabilité.
3. Construction efficace et pratique, adaptée à la préfabrication.
4. Entretien simple, avec une longue durée de vie.
Des plans de production personnalisés sont développés pour différents scénarios d'application, tirant parti de la préparation des matériaux de découpe laser et des lignes de production de robots de soudage entièrement automatisés, garantissant à la fois l'efficacité de la production et la précision du traitement. Une solution complète et unique est fournie, comprenant la conception, les conseils d'installation sur site et la maintenance après-vente, offrant une assistance complète pour le fonctionnement stable à long terme du pont.
UN FABRICANT DE CONFIANCE DE PONTS MODULAIRES EN ACIER
À PROPOS DE NOUS
Profil de l'entreprise
Forte capacité de production, contrôle de qualité strict et expérience éprouvée en ingénierie.
PONTS DE ZONGHAI
Jiangsu Zhonghai Bridge Equipment Co., Ltd. est un fabricant professionnel spécialisé dans les ponts Bailey, les ponts modulaires en acier et les équipements de construction de ponts. Située dans la province du Jiangsu, notre usine bénéficie d'une logistique régionale pratique, garantissant une livraison mondiale rapide et fiable.
As China OEM strong truss bridge manufacturer and truss style bridge factory, Zhonghai Bridge Equipment Co., Ltd. with an annual production capacity exceeding 60,000 tons, advanced automatic welding robots, and a full set of NDT welding inspections, we operate under a rigid quality management system certified by ISO9001. All exported steel materials comply with SGS, ASTM, and EN standards, ensuring consistency and durability in demanding engineering environments.
As China OEM strong truss bridge manufacturer and truss style bridge factory, Zhonghai Bridge Equipment Co., Ltd. with an annual production capacity exceeding 60,000 tons, advanced automatic welding robots, and a full set of NDT welding inspections, we operate under a rigid quality management system certified by ISO9001. All exported steel materials comply with SGS, ASTM, and EN standards, ensuring consistency and durability in demanding engineering environments.
Foire aux questions
Forte capacité de production, contrôle de qualité strict et expérience éprouvée en ingénierie.
-
Dans combien de temps pouvons-nous obtenir une réponse après vous avoir envoyé une demande ?
Nous vous répondrons dans les 24 heures suivant la réception de la demande en jours ouvrables. -
A quoi servent vos produits ?
Nos produits sont conçus pour être utilisés dans : 1. Construction d'autoroutes et de voies ferrées 2. Traversées de rivières et ingénierie de conservation de l'eau 3. Mobilité militaire et déploiement d’urgence 4. Secours en cas de catastrophe et rétablissement rapide du trafic 5. Programmes d'infrastructures à l'étranger dans les régions en développement -
Quels aspects du contenu personnalisé proposez-vous ?
Panneaux de pont Bailey non standard ; Fermes modulaires à longue portée ; Composants renforcés robustes ; Connecteurs et assemblages de transition conçus sur mesure ; Systèmes de revêtement de sol améliorés (terrasse en acier, terrasse en composite); Systèmes résistants à la corrosion pour les climats côtiers ou tropicaux Kits de mise à niveau de charge pour les structures de pont existantes -
Quelles sont vos principales régions d’exportation ?
Asie du Sud-Est, Amérique latine, Afrique, Asie centrale, Russie, Océanie.
Avez-vous des questions ?
Contactez-nous au bureau le plus proche de chez vous ou soumettez une demande commerciale en ligne
Contactez-nous
PROJETS D'INGÉNIERIE ET APPLICATION GLOBALE
CAS
Projets
Forte capacité de production, contrôle de qualité strict et expérience éprouvée en ingénierie.
Commentaires sur les messages
Connaissance de l'industrie
A Pont en treillis d'acier n'est pas un produit mais une famille de systèmes porteurs construits autour d'une logique de cadre triangulé - l'agencement qui permet à une fine poutre en acier de transporter des charges lourdes et mobiles tout en utilisant beaucoup moins de matériaux qu'une poutre solide n'en aurait besoin. Au sein de cette famille siègent plusieurs approches distinctes : pont en treillis solide construit pour un chargement soutenu sur autoroute et sur rail, le pont modulaire en treillis assemblé à partir de panneaux reproductibles, le système de pont en treillis en acier boulonné conçu pour une construction rapide sur site sans soudure sur le terrain, et la lignée du pont en treillis Bailey qui a rendu possible les passages à niveau en panneaux pour la défense et l'utilisation d'urgence. Les passages à niveau plus longs nécessitent un pont en treillis continu ou une configuration de pont en treillis long, où la ferme s'étend sans interruption sur plusieurs supports. Le choix entre ces approches est en réalité une question de portée, de charge, de vitesse de déploiement et d’accès au site – et comprendre le comportement de chaque variante est ce qui différencie un pont qui fonctionne pendant des décennies d’un pont qui semble simplement être sur papier.
Comment la configuration des fermes régit la capacité de charge
Chaque ferme à poutres en acier transporte la charge à travers ses membrures supérieure et inférieure, les éléments diagonaux et verticaux transférant la force entre eux. L'ajout de rangées de panneaux ou l'empilage d'un deuxième étage modifie le poids que la structure peut supporter en toute sécurité, et cette relation est bien documentée dans les systèmes modulaires de ponts à panneaux. Un agencement à un étage et à double ferme sur une courte portée de l'ordre de 12 mètres est généralement conçu pour le trafic quotidien de camions, tandis que les combinaisons à triple ferme et à double étage étendent à la fois la portée de sécurité et la classe de charge, atteignant la plage de 32 à 40 tonnes utilisée pour la construction et le trafic de véhicules plus lourds une fois que les travées s'étendent jusqu'à 30 à 36 mètres.
Ce qu'il faut retenir pour quiconque précise un passage à niveau, c'est que la classe de charge et la portée ne sont pas des variables indépendantes — repousser la longueur de la travée sans reconsidérer la configuration des fermes est l'erreur de conception la plus courante sur les projets modulaires. Il s'agit de l'un des principaux calculs que nos ingénieurs de Jiangsu Zhonghai Bridge Equipment Co., Ltd effectuent avec leurs clients avant la fabrication d'un seul panneau, en faisant correspondre la densité des fermes aux charges par essieu réelles qu'un itinéraire verra plutôt que de recourir par défaut à une disposition standard. Un pont à poutres en treillis configuré de cette façon évite à la fois le coût d’une construction excessive et le risque de sous-évaluer un passage à niveau qui verra plus tard des camions plus lourds.
Étendez la croissance sur toutes les configurations
La même logique basée sur les panneaux explique pourquoi la longueur de la travée augmente par étapes assez prévisibles à mesure que les fermes sont empilées ou doublées. Ce modèle d'étape est utile pour la planification car il signifie qu'une étude de site peut pointer directement vers une famille de configuration plutôt que vers un exercice de conception personnalisé.
Assemblage boulonné et systèmes de style Bailey en panneaux
Chaque genuine système de pont en treillis en acier boulonné fait remonter sa logique de conception au concept de pont à panneaux développé dans les années 1940 : des panneaux en acier standardisés, généralement d'environ trois mètres de longueur de baie et un peu plus de deux mètres de haut, qui se goupillent et se boulonnent ensemble pour former une ferme continue sans aucune soudure sur site. Cette décision de conception unique – des assemblages boulonnés au lieu de joints soudés – est ce qui fait qu'un pont en treillis Bailey pratique pour les sites où une équipe de soudage et une alimentation électrique ne sont tout simplement pas disponibles. Les panneaux, traverses et cadres de contreventement sont expédiés à plat, transportés à la main ou avec un équipement léger, et épinglés ensemble sur site. C'est pourquoi ce type de pont reste le choix standard pour l'ingénierie de défense nationale, les interventions d'urgence après des inondations ou des tremblements de terre, et les projets de routes rurales ou de conservation de l'eau où les routes d'accès elles-mêmes peuvent être endommagées ou non construites.
Jiangsu Zhonghai Bridge Equipment Co., Ltd fabrique ces systèmes de fermes boulonnées pour qu'ils soient interchangeables entre les lots de production, de sorte que les panneaux fabriqués à des mois d'intervalle soient toujours correctement assemblés sur site - un détail qui compte énormément lorsqu'un pont doit être agrandi ou réparé des années après l'installation d'origine.
Où les structures boulonnées et soudées diffèrent
Le compromis est vaste : les systèmes de panneaux boulonnés sont performants bien avant les plus grandes structures continues soudées, c'est exactement pourquoi les ingénieurs du site choisissent entre les deux en fonction du calendrier de déploiement plutôt que de considérer l'un d'entre eux comme universellement supérieur.
Applications de fermes continues et à longue portée
Lorsqu'un passage doit dégager une eau libre ou une large vallée sans jetée au milieu de la rivière, la réponse passe des ponts à panneaux boulonnés à un pont à panneaux boulonnés. pont en treillis continu , où le cadre en treillis s'étend de manière ininterrompue sur trois supports ou plus en tant que structure rigide unique. L'ossature continue redistribue la charge sur toute la travée plutôt que de la concentrer sur une seule section à support simple, ce qui permet à cette famille de conceptions d'atteindre les travées records dans l'ingénierie des fermes - l'exemple le plus long en service aujourd'hui porte une travée principale d'environ 400 mètres sans support entre les piliers. La plupart des passages à niveau industriels et d'infrastructures n'ont pas besoin d'être à cette échelle, mais le même principe de travée continue est ce qui permet à un long pont en treillis s'étendent sur une large voie navigable en beaucoup moins de sections que ce qu'exigerait une série de courtes travées simples.
Étant donné qu'un cadre plus long et continu concentre beaucoup plus de force grâce à moins de points d'appui, le choix des matériaux et la qualité du soudage importent davantage, et non moins, à mesure que la portée augmente. C'est le segment dans lequel les contrôles d'approvisionnement en acier et de processus de soudage de Jiangsu Zhonghai Bridge Equipment Co., Ltd ont le plus de poids : un long pont en treillis ne fonctionne comme prévu que si chaque corde et diagonale de cette course continue répond aux mêmes normes de matériau et de fabrication de bout en bout.
À quoi ressemble la discipline de fabrication derrière le pont
A pont en treillis est aussi fiable que l'atelier d'où il vient, et c'est là que la différence entre les fournisseurs apparaît réellement sur la durée de vie d'un pont. Chez Jiangsu Zhonghai Bridge Equipment Co., Ltd, la production fonctionne avec une capacité annuelle dépassant 60 000 tonnes de structure en acier, soutenus par des robots de soudage automatiques qui maintiennent la pénétration des soudures et la consistance des cordons uniformes sur chaque panneau d'un lot - un détail qui compte beaucoup plus sur une série de fermes continues que sur une seule courte portée. Chaque ligne de soudure est ensuite soumise à un ensemble complet d'inspections CND avant que les panneaux ne quittent l'atelier, dans le cadre d'un cadre de gestion de la qualité aligné sur la norme ISO9001, avec la certification CE, les tests de matériaux SGS et la conformité des matériaux en acier référencés ASTM et EN soutenant la documentation d'exportation.
| Capacité | Détail |
|---|---|
| Capacité de production annuelle | Plus de 60 000 tonnes |
| Processus de soudage | Robots de soudage automatiques |
| Processus d'inspection | Essais CND complets sur les soudures et les matériaux |
| Système qualité | Management aligné sur ISO9001, certifié CE |
| Vérification du matériel | Tests SGS ; Conformité référencée ASTM et EN |
Il s’agit de la même base de production qui fournit des solutions pour les projets de défense nationale, d’intervention d’urgence, d’autoroutes, de chemins de fer et de conservation de l’eau – des secteurs dans lesquels un pont à treillis ne peut pas être mis hors service pour des réparations imprévues, de sorte que la discipline de fabrication doit être correcte du premier coup, de la conception à la livraison.
Questions courantes sur la sélection de ponts à treillis en acier
Qu'est-ce qui décide si un système de fermes boulonnées ou soudées convient mieux à un projet ?
Le calendrier de déploiement et l’accès au site sont généralement les facteurs décisifs. Un système de pont en treillis d'acier boulonné peut être assemblé sans équipement de soudage sur place, ce qui le rend adapté aux interventions d'urgence, à la logistique de la défense et aux passages à niveau ruraux. Les traversées d'infrastructure permanentes à longue portée nécessitent généralement une ferme continue soudée, car elle atteint des portées que les systèmes de panneaux boulonnés ne peuvent pas égaler.
Comment la configuration des fermes affecte-t-elle la capacité de charge d'un passage à niveau ?
L'ajout de rangées de panneaux ou d'un deuxième étage augmente à la fois la portée réalisable et la classe de charge, mais les deux évoluent ensemble plutôt qu'indépendamment : une portée plus longue construite à partir d'une configuration sous-estimée ne parviendra pas à supporter la charge qu'une version plus courte du même nombre de panneaux pourrait gérer en toute sécurité.
Pourquoi l’inspection des soudures et des matériaux est-elle plus importante sur les fermes plus longues ?
Une ferme continue redistribue la force sur toute sa longueur à travers un plus petit nombre de points de connexion, de sorte que toute incohérence dans la pénétration des soudures ou dans la qualité du matériau a un effet plus important sur l'ensemble de la structure que sur une courte portée simplement soutenue.
Un pont à panneaux de style Bailey peut-il être prolongé après l'installation initiale ?
Oui, à condition que les panneaux proviennent d'un fabricant qui garantit une cohérence dimensionnelle et matérielle stricte entre les lots de production, car les nouveaux panneaux doivent être goupillés et boulonnés dans la structure existante sans modification.
Un pont en treillis modulaire est-il adapté à une utilisation permanente sur autoroute, et pas seulement à des passages à niveau temporaires ?
Cela peut l’être, dans les limites de sa portée nominale et de sa classe de charge. De nombreux projets d'autoroutes et d'infrastructures rurales utilisent des ponts modulaires en treillis comme structures permanentes ; la distinction avec une utilisation temporaire se résume à la capacité de charge, à la protection contre la corrosion et à la planification des inspections à long terme plutôt qu'à la méthode d'assemblage boulonné elle-même.
Nous répondons rapidement à toutes les demandes internationales et fournissons une assistance technique en cas de besoin.
