Configuration du panneau : logique à ferme simple, double et triple

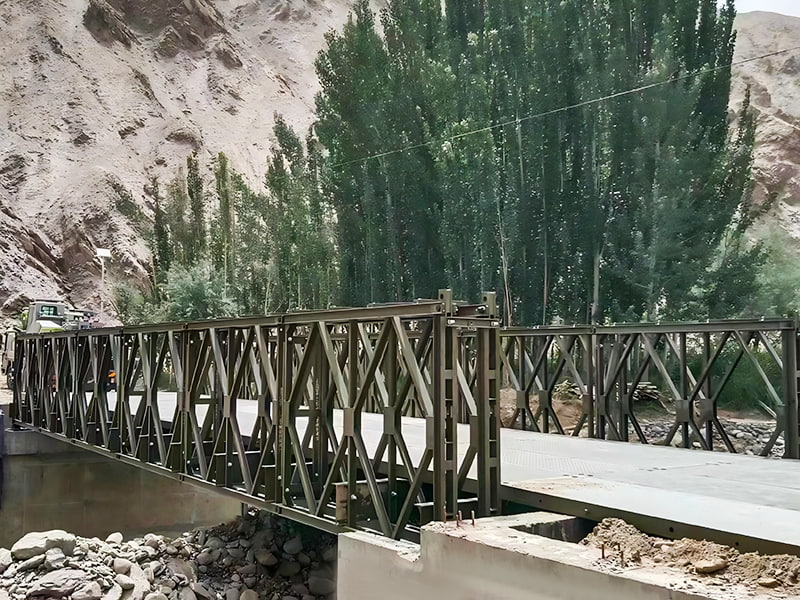

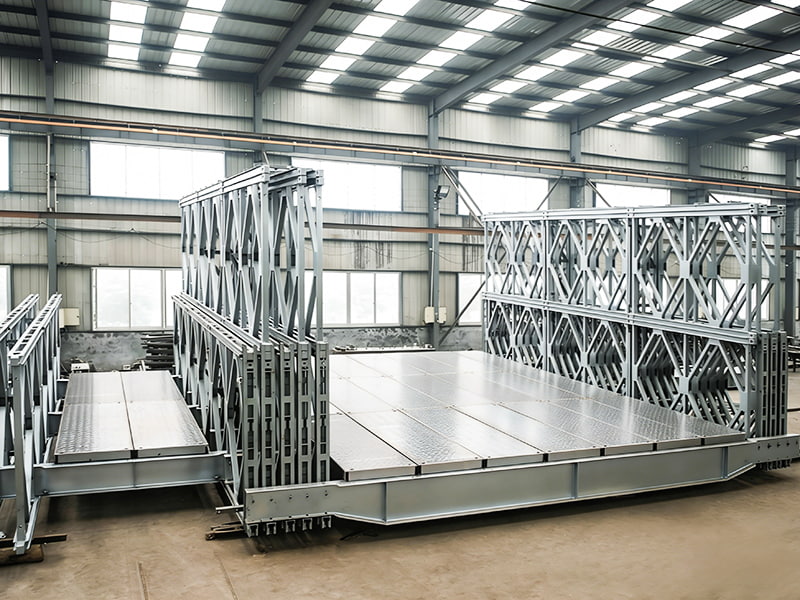

La configuration des fermes est ce qui détermine réellement le poids qu'une travée peut supporter, et non la longueur totale. Une configuration simple-simple (SS) gère les charges de trafic léger et de piétons sur des portées plus courtes, tandis que les configurations double-double (DD) ou triple-triple (TT) empilent les panneaux verticalement et horizontalement pour pousser la longueur de travée et la capacité de charge par essieu vers le haut. Dans notre atelier de production, nous construisons des ensembles de panneaux selon la configuration exacte requise par un projet plutôt que d'expédier une taille de catalogue fixe, car une traversée de rivière avec une portée libre de 40 mètres nécessite une pile de fermes très différente d'une route rurale allant de la ferme au marché avec un écart de 15 mètres.

Vitesse de déploiement sur les autoroutes et les corridors ruraux

La rapidité du montage est généralement la première question que nous posent les entrepreneurs routiers qui gèrent un détour, et la deuxième question de la part d'une autorité chargée des routes rurales qui tente de reconnecter un passage à niveau détruit avant la prochaine saison des pluies. Une équipe de 10 à 15 ouvriers sur un pont à panneaux peut généralement lancer une travée de 30 mètres en deux à quatre jours en utilisant des méthodes de lancement en porte-à-faux ou par le nez, sans que de lourdes grues ne se trouvent dans la rivière elle-même. Cette différence compte le plus sur un pont modulaire pour autoroutes projet où chaque jour supplémentaire de fermeture de voie a un coût réel sur la fluidité du trafic, et sur un pont modulaire pour les routes rurales où l'accès des équipements au site est en premier lieu limité.

Méthodes de lancement couramment utilisées sur le terrain

• Lancement en porte-à-faux (nez) : les panneaux sont assemblés sur la berge proche et poussés à travers, évitant ainsi les travaux dans l'eau
• Placement de la grue — utilisé là où l'accès au site permet une grue mobile, généralement la plus rapide pour les portées plus courtes
• Roulant sur des piliers temporaires — pour les traversées à plusieurs travées plus longues nécessitant un support intermédiaire

Jiangsu Zhonghai Bridge Equipment Co., Ltd construit des ensembles de panneaux et du matériel de connexion selon des tolérances constantes afin que les équipes sur le terrain ne soient pas confrontées à des trous de boulons incompatibles ou à des cordes pliées lors du lancement - un petit détail de fabrication qui a un effet démesuré sur le nombre d'heures qu'une équipe passe réellement sur site.

Traversées de rivières et sites industriels : différentes charges, différents ponts

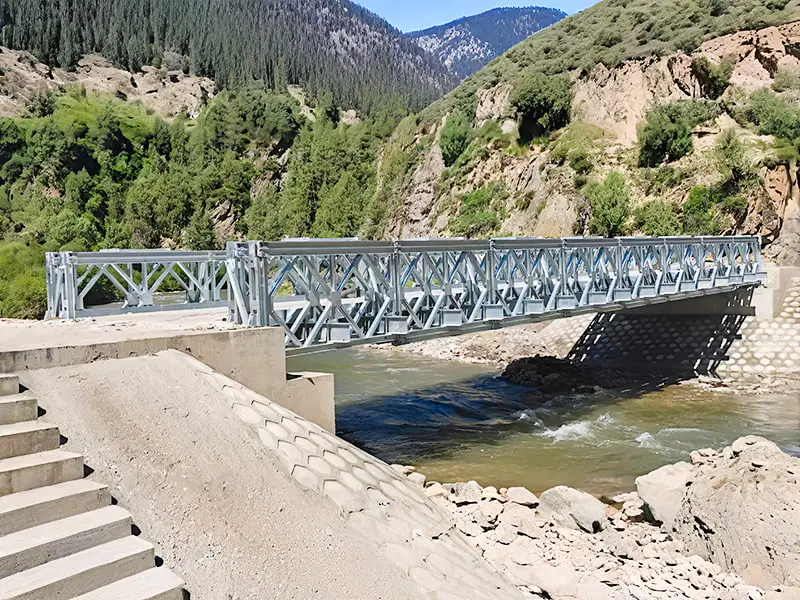

A pont Bailey pour traverser la rivière répond généralement aux niveaux d'eau saisonniers et à l'affouillement autour des culées, de sorte que les travaux de fondation des piles et le dégagement au-dessus du niveau d'inondation ont tendance à déterminer la conception davantage que la ferme à panneaux elle-même. Un pont modulaire pour projets industriels , d'autre part, est généralement dimensionné autour d'une charge par essieu connue et répétée - camions de transport minier, grues mobiles ou machines d'usine se déplaçant entre des points fixes - ce qui fait que l'épaisseur des planches de pont et la surface de roulement portent la plus grande conversation de conception. Des régions montagneuses isolées aux climats marins côtiers, du déploiement d'urgence rapide aux infrastructures permanentes, les combinaisons de panneaux et de ponts de Zhonghai sont assemblées pour répondre aux exigences réelles d'un site spécifique plutôt qu'une réponse unique.

Options de deck et à quoi elles sont généralement utilisées

1. Panneaux de tablier en acier — haute résistance à l'usure, courant sur les itinéraires de transport industriel à trafic intense et répété
2. Platelage en bois sur longerons en acier — plus léger, plus rapide à installer, souvent utilisé sur les passages à niveau ruraux et temporaires
3. Panneaux composites ou orthotropes — équilibre entre poids et durabilité pour les traversées de rivières à trafic moyen

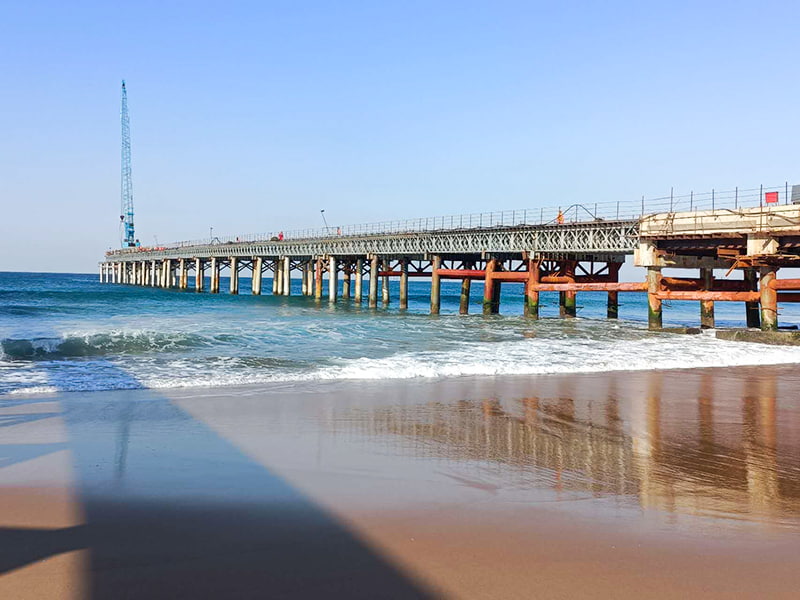

Les climats marins côtiers entraînent leur propre modèle d'usure : l'exposition au sel accélère la corrosion aux points de connexion bien avant que l'acier lui-même ne se fatigue, ce qui est l'une des raisons pour lesquelles la finition des panneaux et la sélection du matériel sont traitées comme des décisions distinctes de la conception des fermes.

Mettre en place une solution de pont modulaire fonctionnelle

Choisir un produit réalisable solution de pont modulaire est en réalité une séquence de décisions plutôt qu'une seule fiche technique : portée libre, charge par essieu prévue, empreinte d'assemblage disponible sur l'une ou l'autre rive et si le passage à niveau est conçu comme un détour temporaire ou comme une structure qui reste en place pendant des années. Revenir en arrière (en choisissant le nombre de panneaux avant de confirmer l'espacement des piliers, par exemple) est la raison la plus courante pour laquelle un projet est retravaillé sur site. Notre usine fonctionne avec une automatisation avancée et des flux de travail standardisés, ce qui nous permet de produire des systèmes de ponts modulaires à haute résistance construits exactement pour ce type de séquence de décision, de sorte que l'ensemble de panneaux qui quitte l'usine correspond déjà à l'étude du site plutôt que de nécessiter une modification sur le terrain.

Une séquence pratique pour dimensionner un projet

• Confirmer la travée dégagée et tout emplacement de pilier intermédiaire à partir de l'étude du site
• Définir le cas de charge déterminant : classe de trafic routier, poids sur essieu industriel ou utilisation de piétons/véhicules légers
• Faites correspondre la configuration des fermes et le type de tablier à ce cas de charge plutôt que d'utiliser par défaut le plus grand panneau disponible.
• Planifiez la méthode de lancement en fonction de l'accès aux berges et si le travail dans l'eau est possible

Zhonghai n'est pas seulement un fabricant : l'objectif de chacun de ces projets est de travailler sur cette séquence avec le client en tant que fournisseur de solutions, en aidant à construire des connexions plus sûres et plus rapides à mettre en place, que l'utilisation finale soit une route rurale, un site industriel ou un passage à niveau destiné à acheminer le trafic à long terme.

Foire aux questions

Combien de temps dure un pont modulaire typique avant un entretien majeur ?

Cela dépend fortement du climat et de la charge de trafic, mais un pont à panneaux bien entretenu et doté d'une protection appropriée contre la corrosion sert généralement pendant des décennies avant que le remplacement de composants majeurs ne soit nécessaire, avec une inspection périodique des boulons et des broches en cours de route.

Le même système de panneaux peut-il être réutilisé une fois qu’un passage temporaire n’est plus nécessaire ?

Oui, c'est l'un des avantages pratiques d'un système de panneaux boulonnés par rapport à une structure moulée. Les panneaux, les traverses et les membrures peuvent être démontés et redéployés sur un autre site, c'est pourquoi de nombreux programmes de routes rurales et d'intervention d'urgence conservent un inventaire tournant plutôt que de construire de nouveaux passages à niveau.

Quelle est la différence entre une installation permanente et un pont de détour temporaire ?

Les panneaux et le matériel de connexion peuvent être identiques ; la différence réside principalement dans les travaux de fondation. Un passage permanent repose généralement sur des culées et des piliers en béton, tandis qu'un détour temporaire peut utiliser des caissons en bois ou des coussinets d'appui en acier qui peuvent être retirés une fois la structure permanente rouverte.

Les sites industriels nécessitent-ils une routine d’entretien différente de celle des ponts routiers ?

Généralement oui, principalement en raison de la répétition des charges : un passage à niveau sur une route de transport subit beaucoup plus de cycles de charge par jour qu'une route rurale, de sorte que l'usure du pont et l'étanchéité des connexions ont tendance à nécessiter des contrôles plus fréquents, même si la conception des panneaux elle-même appartient à la même famille de structure.
